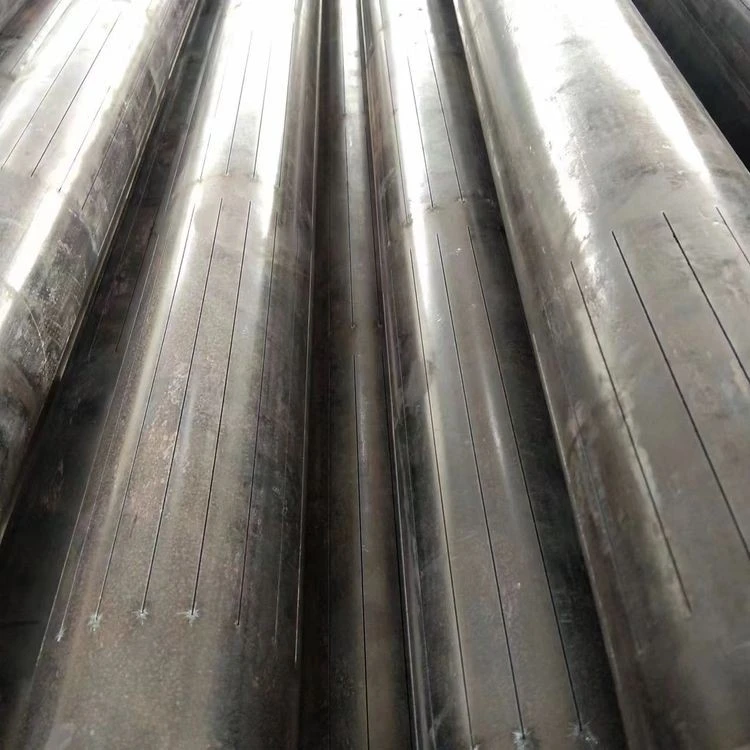

슬롯형 파이프
슬롯형 파이프원치 않는 고형물이 시스템에 유입되는 것을 방지하면서 유체 흐름을 제어할 수 있도록 파이프 본체를 따라 분포된 정밀 절단 개구부가 있는 강철 파이프입니다. 이는 우물, 배수 시스템, 여과 장비, 탈수 프로젝트, 선택된 석유 및 가스 응용 분야에 널리 사용됩니다.
표준 파이프와 달리 슬롯형 파이프는 특정 흐름 요구 사항에 따라 설계되었습니다. 슬롯 폭, 슬롯 패턴, 개방 면적 비율 및 기본 파이프 재료를 모두 맞춤화하여 원하는 여과 성능과 구조적 강도를 달성할 수 있습니다.
글로벌 산업 구매자에게 서비스를 제공하는 광범위한 수출 경험을 바탕으로 당사는 고객 도면 또는 프로젝트 사양에 맞게 제조된 슬롯형 파이프를 제공하여 EPC 계약자, 유통업체 및 최종 사용자가 유지 관리 비용을 줄이고 시스템 효율성을 향상시킬 수 있도록 돕습니다.
완료 일정을 확보하세요. 지금 API 슬롯 라이너의 도매 가격을 확보하세요.
슬롯형 파이프 사양표
이러한 매개변수는 파이프의 여과 기능과 구조적 무결성을 정의합니다.
| 매개변수 | 공통 범위 |
| 슬롯 너비(메시) | 0.15mm~4.0mm(0.006"~0.160") |
| 슬롯 길이 | 50mm~100mm(2"~4") |
| 슬롯 프로필 | 직선 또는 키스톤(사다리꼴) |
| 슬롯 패턴 | 시차형 또는 평행형 |
| 열린 공간 | 2% – 6%(파이프 강도 요구 사항에 따라 다름) |
| 제조표준 | API 5CT, API 5L |
| 길이 분류 | R1 (4.8-7.6m), R2 (7.6-10.4m), R3 (>10.4m) |
사용 가능한 베이스 파이프 표준
슬롯 섹션은 자격을 갖춘 베이스 파이프로 가공됩니다. 프로젝트 요구 사항에 따라 다음 표준이 제공될 수 있습니다.
| 재료 유형 | 베이스 파이프 표준 |
|---|---|
| 탄소강 | ASTM A53, ASTM A106, API 5L |
| 스테인레스 스틸 | ASTM A312 |
| 듀플렉스 스테인레스 스틸 | ASTM A790 |
| 맞춤형 재료 | 고객 사양에 따르면 |
메모:적용 가능한 표준은 선택한 기본 재료와 최종 용도에 따라 다릅니다.
슬롯형 파이프 크기 차트
슬롯형 파이프는 일반적으로 API 케이싱을 기본 파이프로 사용하여 제조됩니다. 아래는 일반적인 외경(OD) 사양입니다.
| 기본 파이프 OD | 공통 등급 | 일반적인 슬롯 메쉬 | 슬롯 패턴 |
| 2-⅜"(60.3mm) | J55, N80 | 0.010" – 0.125" | 시차를 두고 |
| 2-⅞"(73.0mm) | J55, L80, P110 | 0.010" – 0.125" | 시차를 두고 |
| 4-½"(114.3mm) | J55, K55, N80 | 0.015" – 0.150" | 엇갈린 / 평행 |
| 5-½"(139.7mm) | J55, N80, P110 | 0.020" – 0.200" | 엇갈린 / 갱 패턴 |
| 7인치(177.8mm) | J55, K55, N80 | 0.020" – 0.250" | 시차를 두고 |
| 9-⅝"(244.5mm) | J55, K55, N80 | 0.040" – 0.250" | 시차를 두고 |
| 13-⅜인치(339.7mm) | J55, K55 | 0.060" – 0.250" | 평행한 |
슬롯형 파이프의 종류
슬롯 프로필별:
직선 슬롯:너비는 외부에서 내부까지 균일합니다. 가장 비용 효율적이며 거친 모래 환경에 적합합니다.
키스톤/V자형 슬롯:외부보다 내부가 더 넓습니다. 막힘을 방지하는 자체 청소 특성이 있습니다.
슬롯 패턴별:
시차 패턴:슬롯은 인접한 행에서 오프셋됩니다. 이것은가장 권장되는최대 파이프 강도를 유지하기 위한 패턴입니다.
병렬 패턴:슬롯은 세로줄로 정렬됩니다. 제조가 더 간단합니다.
갱 패턴:슬롯은 파이프 본체를 따라 그룹으로 모여 있습니다.
슬롯형 파이프의 특징
높은 기계적 강도:슬롯이 견고한 파이프 본체로 절단되기 때문에 파이프는 원래의 인장, 압축 및 비틀림 용량을 대부분 유지합니다.
레이저 정밀도:CNC 레이저 절단은 부드러운 가장자리, 버(burr) 없음 및 최소 치수 공차(±0.05mm)를 보장합니다.
자체 청소 디자인:키스톤(사다리꼴) 슬롯 프로파일은 모래 알갱이가 끼는 것을 방지하여 막힐 위험을 줄여줍니다.
비용 효율성:와이어로 감싼 스크린에 비해 제조 비용이 현저히 낮기 때문에 대규모 사용에 경제적인 선택입니다.
사용자 정의:슬롯 폭, 길이 및 패턴 밀도는 지층 모래의 입자 크기 분포에 따라 맞춤화될 수 있습니다.
슬롯형 파이프의 응용
석유 및 가스 모래 제어:형성 모래가 다운홀 펌프를 손상시키는 것을 방지하기 위해 저압 또는 중간 생산량의 유정에 사용됩니다.
수평 유정 완성:기계적 강도가 높기 때문에 도달 거리가 긴 수평 유정 섹션에 배치하는 데 이상적입니다.
우물 추출:펌프가 모래와 모래로 인해 마모되지 않도록 지하수 프로젝트에서 필터 역할을 합니다.
지열 개발:지열정의 고온 유체에서 불순물과 암석 입자를 필터링합니다.
열 회수(SAGD):고온, 고압의 유체 여과 환경을 견딜 수 있습니다.
슬롯형 파이프 제조 공정
- 원자재 검증.
- 베이스 파이프 치수 검사.
- 승인된 도면에 따라 정밀한 슬롯 절단.
- 디버링 및 표면 마무리.
- 차원 검증.
- 최종 검사 및 문서화.
- 포장 및 배송.
슬롯형 파이프 품질 보증 및 검사
품질 일관성은 여과 성능과 서비스 수명에 매우 중요합니다.
당사의 검사 역량에는 다음이 포함될 수 있습니다.
- 원자재 인증서 확인.
- 화학 성분 분석.
- 치수 검사.
- 슬롯 너비 및 간격 측정.
- 육안 검사.
- 필요한 경우 PMI(양성 물질 식별).
- 해당 프로젝트에 대한 초음파 테스트(UT).
- 고객이 지정한 경우 수압 테스트.
- SGS, BV, TÜV 또는 기타 지정 기관의 제3자 검사.
검사 범위는 프로젝트 사양에 따라 맞춤화될 수 있습니다.
슬롯형 파이프 포장 및 배송
표준 수출 포장
- 리프팅 스트랩이 포함된 강철 번들입니다.
- 방수 포장.
- 소량용 목재 케이스.
- 필요한 경우 보호를 종료합니다.
배송 조건
- EXW
- 본선 인도
- CFR
- CIF
- DDP
배달 시간
표준 크기는 일반적으로 이내에 배송됩니다.2~4주, 맞춤형 제품은 슬롯 구성, 수량 및 검사 요구 사항에 따라 다릅니다.
왜 우리와 협력해야 할까요?
해외 바이어들은 단순히 파이프를 구매하는 것이 아니라 프로젝트 일정, 품질 리스크, 조달 비용 등을 관리하고 있는 것으로 알고 있습니다.
우리 팀은 다음을 통해 고객을 지원합니다.
- 주문 전 기술 상담.
- 재료 선택 권장 사항.
- 도면 검토 및 제조 가능성 평가.
- 검사 조정.
- 수출 서류 준비.
- 글로벌 물류를 지원합니다.
- 반응이 빠른 애프터 서비스.
이러한 접근 방식은 유통업체, EPC 계약자, 시추 회사 및 산업 최종 사용자가 더 큰 확신을 가지고 슬롯형 파이프를 소싱하고 조달 위험을 줄이는 데 도움이 되었습니다.
슬롯형 파이프 공장
슬롯형 파이프 테스트 장비
슬롯파이프 인증서
FAQ
품질을 보장하기 위해 슬롯형 파이프에 대해 어떤 테스트가 수행됩니까?
슬롯형 스크린은 안정적인 성능을 보장하기 위해 공장 출시 및 설치 전에 다음과 같은 주요 품질 테스트를 거쳐야 합니다.
CCTV 내시경 검사: 슬롯의 균일성을 검사하고 버(burr), 막힘 또는 균열이 있는지 확인합니다.
치수 및 공차 검사: 슬롯 폭, 간격 및 기타 치수가 설계 사양을 충족하는지 확인하고 공차는 일반적으로 ±0.05mm 이내로 제어됩니다.
압력 테스트: 튜브의 밀봉 무결성과 고압에서 손상에 대한 저항성을 확인합니다.
재료 테스트: 금속 조직, 경도 및 구성 분석을 통해 재료 적합성을 확인하여 충분한 강도와 내식성을 보장합니다.
부식 방지 코팅 검사: 전기 스파크 휴가 감지기를 사용하여 코팅 무결성을 평가하고 핀홀이나 손상을 방지합니다.
슬롯형 파이프 슬롯의 다양한 모양과 패턴은 무엇입니까?
슬롯 모양과 슬롯형 스크린의 배열은 유체 투과성과 구조적 강도의 균형을 맞추기 위해 엔지니어링 요구 사항에 따라 맞춤화됩니다.
일반적인 모양:
직사각형 슬롯: 가장 일반적으로 사용되며 우수한 모래 배제 및 넓은 흐름 영역을 제공합니다.
사다리꼴 슬롯: 내부는 더 좁고 외부는 더 넓으며, 그 반대도 가능하며 막힐 가능성이 적고 모래 함량이 높은 환경에 적합합니다.
V자형 슬롯: 유체 수렴을 안내하여 수평 우물의 유입 효율성을 향상시킵니다.
나선형 슬롯: 유체 회전을 촉진하여 모래 제어 안정성을 향상시킵니다.
일반적인 준비:
축 평행: 튜브 축을 따라 선형으로 분포되어 수직 우물에 적합하며 비용이 저렴합니다.
나선형 배열: 나선형 패턴으로 분포되어 균일한 응력 분포를 보장하며 수평 및 고도로 편향된 유정에 적합합니다.
엇갈린 배열: 여러 행이 서로 오프셋되어 응력 집중을 방지하고 압축 강도를 향상시킵니다.
