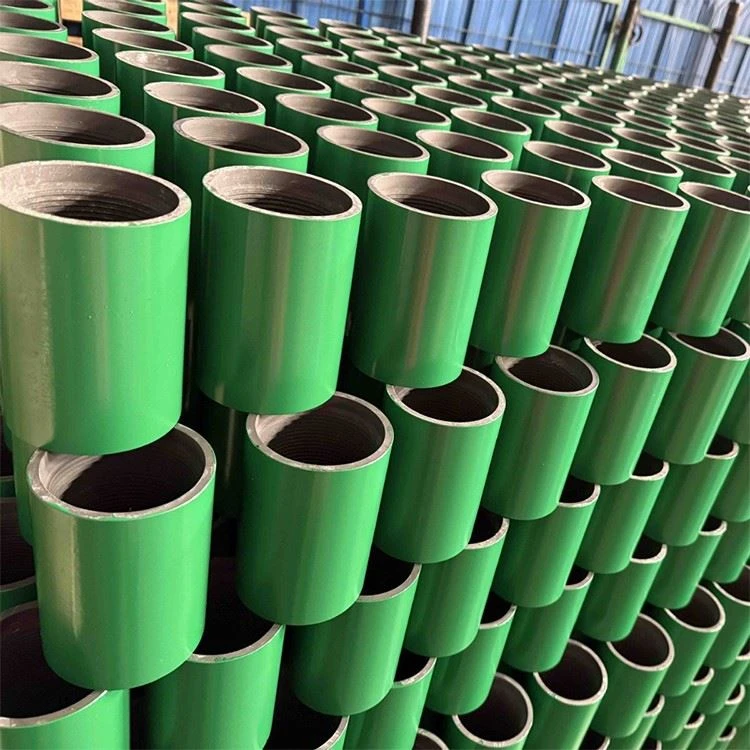

API 5CT 유전 케이싱 커플링

API 5CT 케이싱 커플링유정과 가스정에서 케이싱 파이프의 두 부분을 연결하는 데 사용되는 짧은 원통형 커넥터입니다. 이는 유정 무결성을 유지하고 설치 토크를 전달하며 시추, 완성 및 생산 작업 전반에 걸쳐 압력 억제를 보장하는 데 중요한 역할을 합니다.

GNEE Pipe는 다음에 따라 제조된 전체 범위의 API 5CT 케이싱 커플링을 공급합니다.API 사양 5CT, 나사산을 다음에 따라 가공하고 검사합니다.API 사양 5B. STC, LTC 및 BTC 스레드 형태로 제공되고 모든 주요 API 케이싱 등급과 호환되는 당사의 커플링은 전 세계 육상 및 해상 유전 프로젝트에서 널리 사용됩니다.

API 5CT 케이싱 커플링이란 무엇입니까?

API 5CT 케이싱 커플링은 두 개의 케이싱 파이프를 일치하는 스레드 형태로 결합하는 데 사용되는 스레드 커넥터입니다. 케이싱 스트링이 유정 건설 중 인장 하중, 붕괴 압력 및 설치 토크를 견딜 수 있도록 하면서 기계적 연속성과 압력 밀봉을 제공합니다.

케이싱 등급, 스레드 유형 및 유정 조건과의 호환성을 보장하려면 적절한 커플링을 선택하는 것이 필수적입니다.

API 5CT 케이싱 커플링 유형

짧은 원형 나사 커플링(STC)

STC 커플링은 얕은 유정부터 중간 깊이까지의 유정에 가장 일반적으로 사용되는 케이싱 커넥터입니다. 안정적인 성능과 비용 효율적인-설치를 제공합니다.

일반적인 응용 분야:

• 얕은 우물
• 물 주입 우물
• 기존 육상 시추 프로젝트

긴 원형 나사 커플링(LTC)

LTC 커플링은 STC 연결보다 스레드 결합이 길어 향상된 인장 성능을 제공합니다.

일반적인 응용 분야:

• 중간-깊이 우물
• 증가된 인장 용량이 필요한 우물
• 일반 생산 케이싱 스트링

버트레스 스레드 커플링(BTC)

BTC 커플링은 까다로운 유정 조건에서 더 높은 인장 효율과 탁월한 성능을 제공합니다.

일반적인 응용 분야:

• 깊은 우물
• 고압-유정
• 높은-하중 케이싱 문자열
• 까다로운 드릴링 환경

API 5CT 케이싱 커플링 사양표

‌API 5CT 케이싱 커플링의 화학 성분

API 5CT 케이싱 커플링의 인장 특성

API 5CT 케이싱 커플 링 크기 범위

API 5CT 케이싱 커플링은 다음의 케이싱 크기에 사용할 수 있습니다.4-1/2" ~ 20", 요청 시 다른 치수도 제공됩니다.

프로젝트 사양에 따라 맞춤형 치수 및 특수 요구사항을 제공할 수 있습니다.

API 5CT 및 API 5B 규정 준수

많은 구매자가 API 5CT와 API 5B 요구 사항을 혼동합니다.

• API 사양 5CT케이싱 및 커플링에 대한 재료 등급, 치수, 열처리 요구 사항 및 검사 기준을 정의합니다.
• API 사양 5B스레드 치수, 측정 절차 및 스레드 검사 요구 사항을 지정합니다.

완벽한 호환성과 현장 성능을 보장하려면 두 표준을 모두 따라야 합니다.

올바른 케이싱 커플링을 선택하는 방법

API 5CT 커플링을 선택할 때 구매자는 다음을 고려해야 합니다.

1. 케이싱 등급 호환성

기계적 무결성을 유지하려면 커플링 등급이 케이싱 등급과 일치해야 합니다.

2. 나사 종류

• STC: 표준 애플리케이션
• LTC: 더 높은 인장 요구 사항
• BTC: 깊은 우물과 엄격한 서비스

3. 우물 조건

평가하다:

• 우물 깊이
• 내부 압력
• 외부 붕괴 하중
• 부식성 환경
• H2S 노출

4. 서류 요구 사항

프로젝트 사양에 다음이 필요한지 여부를 결정합니다.

• 제3자-자 검사
• 추가 NDT
• Sour-서비스 규정 준수
• 고객-별 문서

Sour-서비스 결합

황화수소(H2S)가 포함된 우물의 경우 커플링은 관련 신맛-서비스 요구사항을 준수해야 합니다.

일반적인 Sour{0}}서비스 등급은 다음과 같습니다.

• L80 유형 1
• L80 13Cr
• T95

프로젝트 사양에 따라 다음과 같은 추가 요구 사항이 있습니다.NACE MR0175 / ISO 15156 준수적용될 수 있습니다.

API 5CT 케이싱 커플링 제조 공정‌

‌원료 준비‌: API 5CT를 준수하는 고품질-탄소강 또는 합금강 빌렛(예: 37Mn5, 30CrMo).

‌열처리‌: 필요한 강도와 인성을 달성하기 위해 노멀라이징 또는 담금질 및 템퍼링.

‌가공‌:

API 5B 정밀 표준에 맞게 절단된 내부 스레드(BOX);

끝 부분의 디버링 및 모따기.

‌표면 처리‌:

내식성을 위해 인산염 처리 또는 도장;

운송 중 손상을 방지하기 위해 실 보호 장치가 설치되었습니다.

검사 및 품질 보증

모든 커플링은 배송 전에 엄격한 품질 관리 절차를 거칩니다.

검사능력

• 화학성분 검증
• 치수검사
• 육안검사
• 경도 테스트
• 기계적 성질 테스트
• 양성 물질 식별(PMI)
• 자분 시험(MT)
• 초음파 테스트(UT)
• 구매자가 지정한 추가 NDT

스레드 검사

스레드는 다음을 포함하여 API Spec 5B 요구 사항에 따라 보정된 API 게이지를 사용하여 검사됩니다.

• 작동 게이지
• 게이지로 이동
• 아니요-게이지 이동

이를 통해 정확한 스레드 결합 및 현장 호환성이 보장됩니다.

제공된 문서

사용 가능한 문서는 다음과 같습니다.

• 밀 테스트 인증서(EN 10204 유형 3.1)
• 화학 분석 보고서
• 기계적 테스트 보고서
• 열처리 기록
• 치수 검사 보고서
• 실 검사 보고서
• NDT 보고서
• 히트 번호 추적성 기록
• 포장 목록 및 배송 서류

응용

API 5CT 케이싱 커플 링은 다음 분야에서 널리 사용됩니다.

• 육상 석유 및 가스정
• 해양 시추 프로젝트
• 탐사정
• 생산 우물
• 물 주입 우물
• 강화된 석유 회수 프로젝트
• 중동 EPC 프로젝트
• 유전 유지보수 및 개조 작업

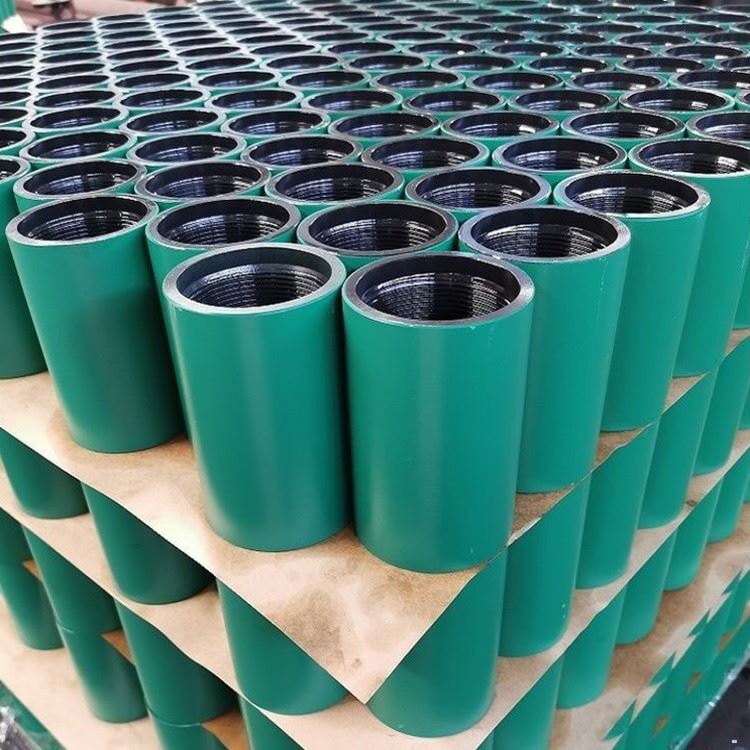

API 5CT 커플링 공장

API 5CT 커플링 테스트 장비

API 5CT 커플링 인증서

FAQ

API 5CT 케이싱 커플링이란 무엇입니까?

기계적 강도와 압력 무결성을 유지하면서 두 개의 케이싱 파이프를 연결하는 데 사용되는 나사형 커넥터입니다.

STC, LTC, BTC 커플링의 차이점은 무엇인가요?

STC는 표준 서비스에 적합하고, LTC는 향상된 인장 성능을 제공하며, BTC는 깊은 고압 유정에 탁월한 강도를 제공합니다.{0}}

커플링 등급이 케이싱 등급과 일치해야 합니까?

예. 등급이 일치하면 적절한 기계적 성능과 API 요구 사항 준수가 보장됩니다.

케이싱 커플링에 적용되는 표준은 무엇입니까?

API Spec 5CT는 제품 요구 사항을 관리하고 API Spec 5B는 스레드 치수 및 검사를 관리합니다.

Sour-서비스 커플링을 사용할 수 있나요?

예. L80 및 T95 커플링은 프로젝트 요구사항에 따라 일반적으로 Sour{3}}서비스 애플리케이션에 사용됩니다.

제3자-자 검사를 받을 수 있나요?

예. SGS, BV, TUV, DNV 및 Intertek 검사는 배송 전에 준비될 수 있습니다.

수출 주문에는 어떤 서류가 제공되나요?

MTC, 검사 보고서, 실 검사 기록, 열처리 기록 및 전체 추적성 문서가 제공될 수 있습니다.

맞춤형 크기와 표시를 제공할 수 있습니까?

예. 요청 시 맞춤형 치수, 표시, 포장 및 문서가 제공됩니다.
