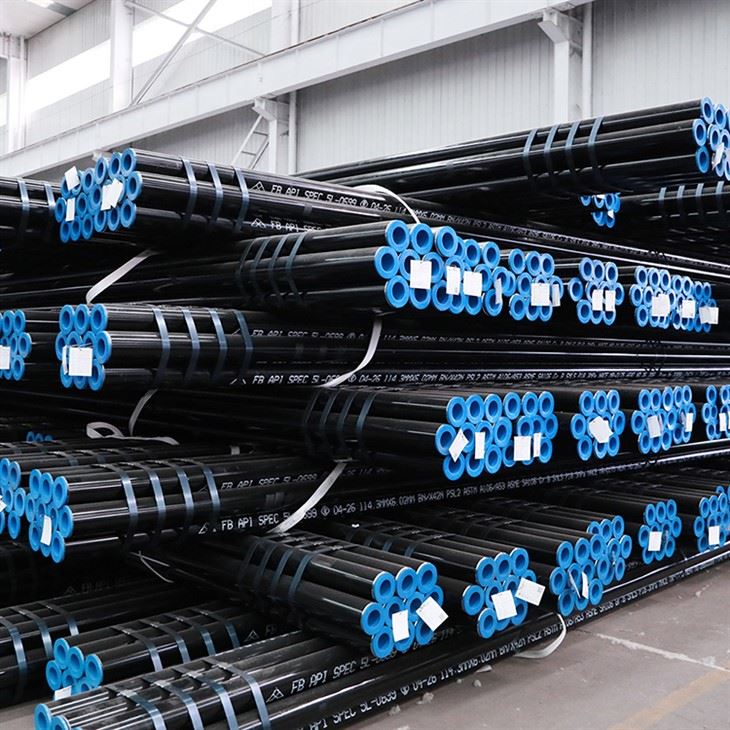

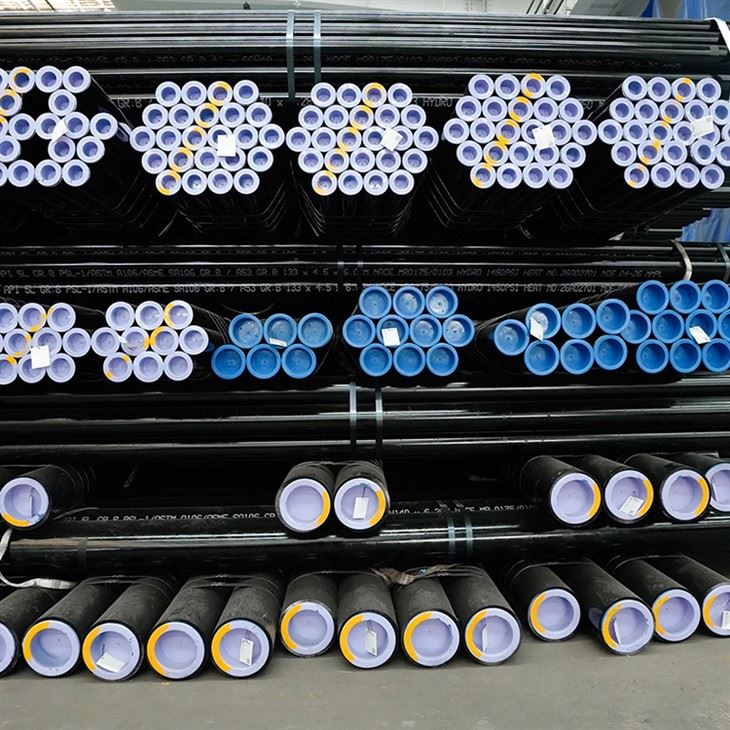

API 5CT J55 석유 케이싱 파이프

API 5CT J55 석유 케이싱 파이프란 무엇입니까?

정의:J55는 다음의 일부입니다.그룹 1API 5CT 사양의. 이는 저-~-중강도 강철입니다.

주요 특징:매우 다양하고 비용 효율적입니다.- N80이나 P110에 비해 강도가 낮기 때문에 극심한 장력이나 내부압력이 가해지지 않는 환경에서 사용됩니다.

비교:그레이드랑 많이 비슷하네요K55. 주요 차이점은 J55의 최소 인장 강도 요구 사항(75,000psi)이 K55(95,000psi)에 비해 낮다는 것입니다.

귀하의 요구 사항을 제출하시면 API 5CT 표준을 준수하는 J55 케이스 솔루션을 맞춤화해 드립니다!



API 5CT J55 색상 코드

드릴링 장비의 정확한 식별을 보장하기 위해 API는 특정 색상 표시 시스템을 사용합니다.

요소	색상 식별
파이프 본체	밝은 녹색 밴드 1개
연결	커플링 전체가 밝은 녹색으로 도색됨



화학 성분 및 기계적 성질

화학성분(%)

등급	인(P)	유황(S)	탄소/망간
J55	0.030% 이하	0.030% 이하	제조사 선택(표준 탄소강)

기계적 성질

재산	제국 단위	미터법 단위
항복 강도(최소 - 최대)	55,000 – 80,000psi	379~552MPa
인장강도(최소)	75,000psi	517MPa
연장	API 공식에 따라 계산됨	API 공식에 따라 계산됨



사양 및 사이즈 차트: J55 케이싱 및 튜빙

일반적인 튜브 크기(생산)

외경(인치)	외경(mm)	무게(파운드/피트)	벽 두께(mm)	연결
2-3/8"	60.3	4.60	4.83	뉴/EUE
2-7/8"	73.0	6.40	5.51	뉴/EUE
3-1/2"	88.9	9.20	6.45	뉴/EUE
4-1/2"	114.3	12.60	6.88	뉴/EUE

일반적인 케이싱 크기(구조적)

외경(인치)	외경(mm)	무게(파운드/피트)	벽 두께(mm)	연결
4-1/2"	114.3	9.50 - 11.60	5.21 - 6.35	STC / LTC
5-1/2"	139.7	14.00 - 15.50	6.22 - 6.98	STC / LTC
7"	177.8	20.00 - 23.00	6.91 - 8.05	STC / LTC / BTC
8-5/8"	219.1	24.00 - 32.00	6.71 - 8.94	STC / BTC
9-5/8"	244.5	36.00 - 40.00	7.92 - 8.94	라이트코인 / 비트코인
13-3/8"	339.7	48.00 - 54.50	8.38 - 9.65	STC / BTC
20"	508.0	94.00	11.13	BTC



API 5CT J55 연결

J55 파이프는 일반적으로 표준 API 스레드 프로필을 사용하지만 요청 시 프리미엄 스레드를 적용할 수도 있습니다.

케이싱의 경우:

STC(짧은 스레드 결합):얕은 우물 적용으로 인해 J55에 가장 일반적입니다.

LTC(긴 스레드 결합):더 높은 접합 강도가 필요할 때 사용됩니다.

BTC(버트레스 스레드 결합):스레드가 "당겨지는-" 것을 방지하기 위해 더 무거운 문자열에 사용됩니다.

배관의 경우:

NU(-화가 나지 않음):파이프 끝단에 직접 나사산이 있습니다.

EUE(외부 화가 종료):연결 강도를 높이기 위해 나사산을 만들기 전에 끝 부분을 두껍게 만듭니다(가장 일반적인 튜브 연결).



J55에 대한 참조 검사

J55는 표준 검사 프로토콜을 따릅니다.PSL-1(제품 사양 레벨 1):

육안 검사:솔기, 구덩이, 기계적 손상과 같은 표면 결함을 확인합니다.

수압 테스트:모든 조인트는 물을 사용하여{0}}압력 테스트를 거쳐 밀봉 무결성을 확인합니다.

치수 확인:외부 직경(OD), 벽 두께 및 길이를 측정합니다.

드리프트 테스트:도구의 내부 공간을 확보하기 위해 맨드릴을 파이프에 통과시킵니다.

스레드 측정:API{0}}인증 게이지를 사용하여 나사산 리드, 테이퍼 및 높이를 확인합니다.

NDT(비-파괴 테스트):일반적으로 내부 결함을 탐지하기 위한 전자기(EMI) 또는 초음파(UT) 테스트가 포함됩니다.



API 5CT J55 OCTG 테스트 장비

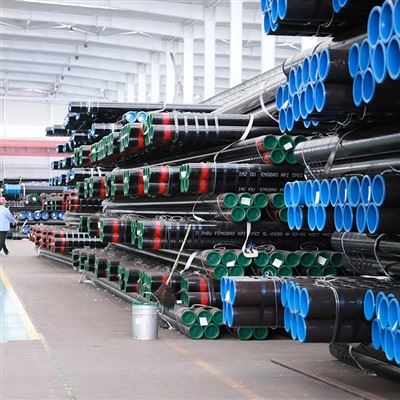

API 5CT J55 유정 케이싱 공장



API 5CT J55 유정 케이싱 강관 인증서



FAQ

API 5CT J55의 항복강도는 얼마입니까?

API 5CT J55 케이싱의 최소 항복 강도는 379MPa(약 55,000psi)이고 항복 강도 범위는 379~552MPa이며 API SPEC 5CT 표준에 지정된 J55 강철 등급에 대한 기계적 특성 요구 사항을 충족합니다.



차이점은 무엇 입니까?K55그리고 J55?

J55와 K55는 API 5CT 표준에 따라 정의된 두 가지 등급의 중간-강도 탄소강 오일 케이싱 파이프입니다. 주요 차이점은 다음과 같습니다.

기계적 특성: 두 등급 모두 379-552MPa의 항복 강도 범위를 공유합니다. 그러나 K55는 655MPa 이상-인장 강도를 갖고 있어 J55의 552MPa 이상-보다 상당히 높기 때문에 인장 및 붕괴에 대한 저항력이 뛰어납니다.

화학 성분: K55의 망간 함량(1.25~1.50%)은 J55의 망간 함량(0.85~1.00%)보다 높습니다. 또한 특정 K55 변형에는 향상된 성능을 제공하기 위해 바나듐과 같은 미세-합금 원소-가 포함되어 있습니다.{10}}

적용 가능성: J55는 얕은 유정과 저압{2}}작동 조건에 적합한 비용 효율적인 옵션인 반면, K55는 중간{4}}~-깊은 유정과 고압-압력 환경에 맞게 설계되어 더 높은 수준의 안전성을 제공합니다.

대체 가능성: K55는 J55를 대체할 수 있습니다. 그러나 그 반대는 불가능합니다.
