API 5CT 등급 L80 유형 1 케이싱 및 튜브
API 5CT 등급 L80-1 케이싱 및 튜브고강도, -내식성이 중간 정도인- 석유 관련 파이프로 육상 및 해상 석유 및 가스정의 접합 및 생산 공정에 널리 사용됩니다. 강종 "L80-1"은 API 5CT 표준에 따라 L80 등급의 기본 유형(유형 1)으로 표시되며, 균일한 화학 조성 및 기계적 성능 요구 사항을 갖추고 있어 비황 서비스 환경에서 기존 심정 시추에 적합합니다.
18년 동안 석유 및 가스 추출 파이프를 심층 재배했습니다! API 5CT L80-1 케이스는 재고로 제공되며 압출 방지 강도에 대한 100% 준수율을 제공합니다.독점 견적 계획을 확인하고 무료 실 처리 서비스를 주문하려면 클릭하세요!
API 5CT L80-1 유전 튜빙 화학 성분 표
| 요소 | 요구 사항 (%) | 메모 |
|---|---|---|
| C(카본) | 0.45 이하 | 강도와 용접성을 제어합니다. |
| Mn(망간) | 0.50 - 1.65 | 강도와 인성을 향상시킵니다. |
| P(인) | 0.030 이하 | 저온 취성을 줄이기 위해 엄격히 제한됨 |
| S(유황) | 0.030 이하 | 분리 및 열간 균열 경향을 제한합니다. |
| Si(실리콘) | 0.15 - 0.35 | 탈산제, 강도 향상 |
| Cr(크롬) | 1.00 이하 | 기본 합금 원소가 아닙니다. L80-13Cr과 구별됩니다. |
| Mo(몰리브덴) | 0.20 이하 | 경화성을 향상시키기 위해 미량 첨가 가능 |
| Ni(니켈) | 1.00 이하 | 저온-인성 강화 |
API 5CT L80-1 유정 드릴링 튜브 기계적 특성 표
| 재산 | 요구 사항 | 테스트 표준 |
|---|---|---|
| 최소 항복 강도 | 552MPa(80ksi) | API 5CT / SY/T 6194 |
| 최대 항복 강도 | 758MPa | 과도한 취성 방지 |
| 인장강도 | 655 MPa 이상 | GB/T 228.1 |
| 연장 | 18% 이상(50mm 게이지) 또는 20% 이상(200mm 게이지) | GB/T 228.1 |
| 브리넬 경도(HB) | 230HB 이하 | NACE 사워 서비스 인증이 필요하지 않습니다. |
| 샤르피 V-노치 임팩트 에너지 | 계약에 따라 | 일반적으로 저온-응용 분야에 대해 테스트됨 |
API 5CT L80-1 유전 케이싱 파이프 사양
| 목 | 매개변수 |
|---|---|
| 기준 | API 5CT(최신 11판) |
| 등급 | L80-1(1형) |
| 애플리케이션 | 산성도가 낮은 환경의 유정 및 가스정용 케이싱 및 튜브- |
| 배송조건 | 열간 압연 또는 표준화된 열처리 |
| 스레드 유형 | BTC(단기 라운드), LTC(장기 라운드), STC(버트레스), XC(프리미엄 연결) |
| 마무리 마무리 | 커플링, 플레인 엔드, 외부 업셋 등이 있는 나사산 |
| 표면 처리 | 녹 방지용으로 칠해져 있으며 나사산 끝부분은 캡으로 보호되어 있습니다. |
| 검사항목 | 수압시험, 인장시험, 편평시험, 화학분석, NDT |
API 5CT 등급 L80-1 케이싱 튜브 색상 코드 표
| 등급 | 색상 표시(커플링 또는 파이프 본체에) | 표시방법 |
|---|---|---|
| L80-1 | 녹색 밴드 1개 | 폭 ~25mm, 커플링 또는 파이프 끝에 위치 |
API 5CT L80-1 유전 튜브 생산 케이싱 크기 표
| 케이싱 OD(인치) | 케이싱 외경(mm) | 일반적인 벽 두께(mm) | 공통등급 | 애플리케이션 |
|---|---|---|---|---|
| 4½ | 114.3 | 6.35 – 9.17 | L80-1 | 중간 깊이 유정의 생산 구역- |
| 5 | 127.0 | 6.43 – 9.19 | L80-1 | 주요 생산 케이싱 |
| 5½ | 139.7 | 7.72 – 11.05 | L80-1 | 확고한 지원 |
| 7 | 177.8 | 8.05 – 11.51 | L80-1 | 표면/중간 케이싱 |
| 9⅝ | 244.5 | 8.94 – 11.05 | L80-1 | 대구경-접착 |
| 13⅜ | 339.7 | 9.65 – 12.70 | L80-1 | 표면 케이싱 |
API 5CT L80-1 석유 케이싱 파이프 공차 표
| 목 | 허용편차 | |
|---|---|---|
| 외경 공차 | ||
| 101.60mm 이하 | ±0.79mm | |
| 114.30mm 이상 | +1.0% / -0.5% | |
| 벽 두께 공차 | 0~-12.5% | |
| 길이 공차(R-2) | +100mm / -200mm | |
| 타원성 | OD 공차의 80% 이하 | |
| 진직도(굽힘) | 미터당 3mm 이하 |
API 5CT Gr. L80-1 파이프 검사 방법 표
| 검사 항목 | 방법 | 적용규격 |
|---|---|---|
| 화학 분석 | 분광법, 습식 화학 분석 | ASTM E350 / E1086 |
| 기계적 테스트 | 인장, 경도, 충격 테스트 | GB/T 228.1 / ASTM E18 / E23 |
| 수압 테스트 | 각 파이프에 수압을 가하고 5초 이상 유지합니다. | API 5CT / SY/T 6194 |
| 비-파괴 검사(NDT) | 와전류, 초음파 테스트 | API 5CT / ISO 9329 |
| 평탄화 시험 | 소성 변형 능력 검증 | GB/T 246 |
| 스레드 검사 | go/no{0}}게이지를 사용하여 스레드 정확성 확인 | API 5B |
| 표면 품질 검사 | 육안+자분탐상검사; 균열/접힘 금지 | API 5CT |

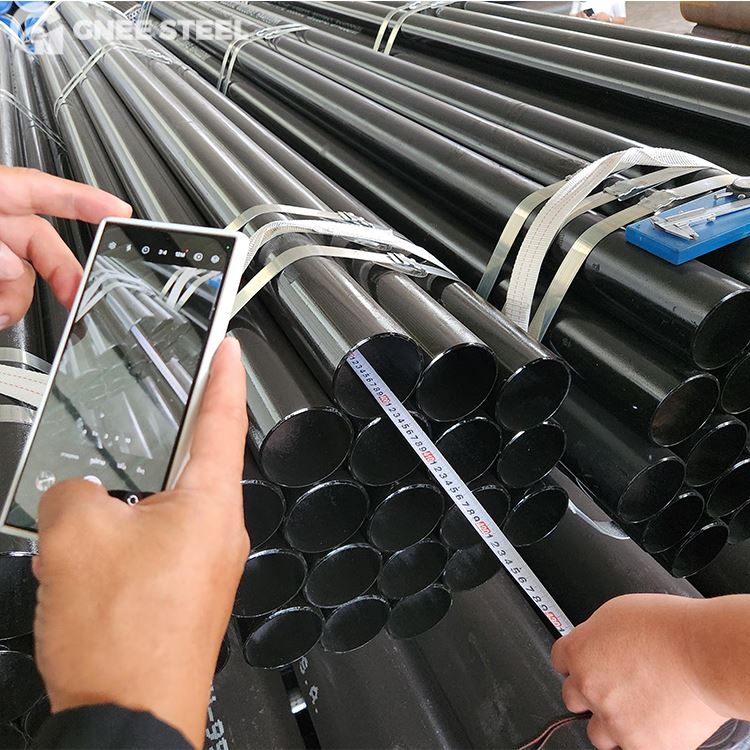

API 5CT L80-1 OCTG 시험 및 검사
API 5CT L80-1 오일 케이싱 파이프 공장
FAQ
차이점은 무엇 입니까?L80그리고 L80 유형 1?
API 5CT 등급 L80은 API 5CT 표준을 준수하고 최소 항복 강도가 80ksi(552MPa)인 케이싱 및 튜빙 강철 등급을 가리키는 일반적인 용어입니다. 그리고 L80 유형 1은 L80 수준 아래의 특정 유형(유형 1)으로, 명확하고 통일된 화학적 구성 및 기계적 성능 요구 사항을 가지며 L80의 하위 집합에 속합니다.
API 5CT L80-1, L80-9Cr 및 L80-13Cr의 차이점은 무엇입니까?
API 5CT L80-1, L80-9Cr 및 L80-13Cr은 L80 강철 등급(최소 항복 강도 552MPa)에 속하지만 화학 성분, 내식성 및 적용 시나리오에서 상당한 차이가 있습니다.
L80-1: 크롬 함량이 1.0% 이하이고 특별한 내식성이 없는 일반적인 저합금강입니다. 이는 유황이 아닌 기존의 석유 및 가스정에 적합합니다.
L80-9Cr: 약 8.5~9.5%의 크롬을 함유하고 있으며 CO 2 부식에 대한 저항성이 우수하고 이산화탄소가 포함된 깊은 우물과 같은 중간 부식 환경에 적합합니다.
L80-13Cr: 12-13.5%의 크롬을 함유하고 몰리브덴 및 니켈과 같은 원소를 추가하여 "크롬 기반 부동태막"을 형성합니다. CO 2, H 2 S 및 염화물 이온 부식에 대한 저항성이 뛰어나며 유황 및 산성도가 높은 깊은 우물이나 해양 유전을 위해 특별히 설계되었습니다.
