신뢰할 수있는 API 5L 라인 파이프 공급 업체 로서이 파이프의 유량을 정확하게 계산하는 것의 중요성을 이해합니다. 유량 계산은 석유 및 가스, 물 공급 및 화학 가공을 포함한 다양한 산업에서 중요합니다. 이 블로그 게시물에서는 API 5L 라인 파이프의 유량을 계산하는 과정을 안내하여 필요한 공식과 고려 사항을 제공합니다.
API 5L 라인 파이프 이해

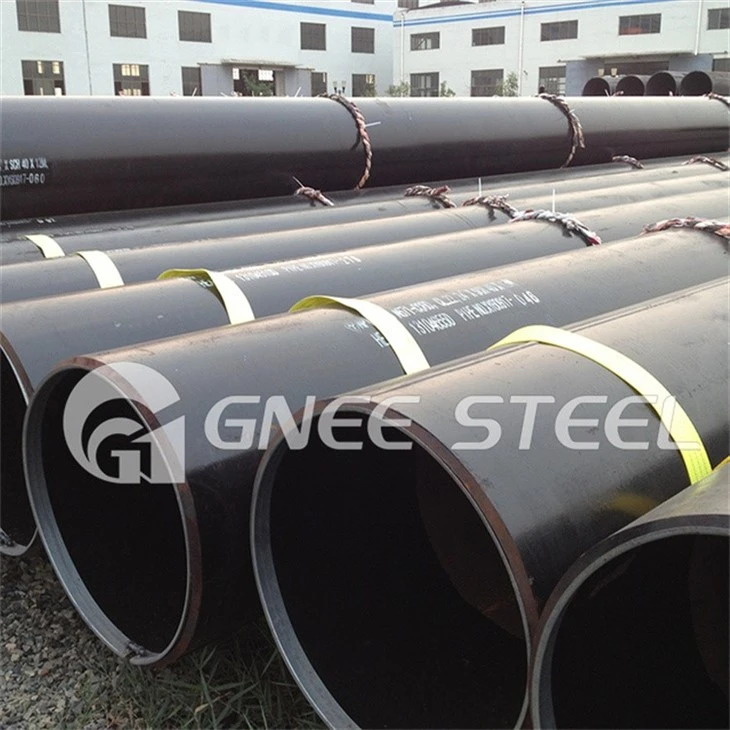

유량 계산으로 다이빙하기 전에 API 5L 라인 파이프가 무엇인지 간단히 이해해 봅시다. API 5L은 미국 석유 연구소 (API)가 석유 및 천연 가스 산업의 파이프 라인 운송 시스템에 사용되는 원활하고 용접 된 강관을 위해 개발 한 사양입니다. 이 파이프는 다양한 등급으로 제공됩니다API 5L GR.B X42 X46 52 X56 X60 X65 X70 라인 강관,,,API 5L L625M ERW 라인 파이프, 그리고API 5L X46 PSL1 고수량 튜브, 각각 특정 기계적 특성 및 화학 조성물이있는 다른 응용 요구 사항을 충족합니다.
유량의 기본 개념
유량은 시간당 파이프의 주어진 크로스 - 단면 영역을 통과하는 유체의 부피를 나타냅니다. 일반적으로 초당 입방 미터 (m³/s), 초당 리터 (L/s) 또는 분당 갤런 (GPM)으로 측정됩니다. 유속은 부피 유량과 질량 유량의 두 가지 유형으로 분류 될 수 있습니다.
부피 유량 ($ Q $)은 단위 시간당 파이프를 통과하는 유체의 양이며 질량 유량 ($ \ dot {m} $)은 단위 시간당 파이프를 통과하는 유체의 질량입니다. 그들 사이의 관계는 $ \ dot {m} = \ rho q $에 의해 주어지며, 여기서 $ \ rho $는 유체의 밀도입니다.
유량에 영향을 미치는 요인
API 5L 라인 파이프의 유량에 영향을 줄 수있는 몇 가지 요인이 있습니다.
- 파이프 직경: 파이프 직경이 클수록 다른 모든 요인이 일정하게 유지된다고 가정 할 때 주어진 압력 차이에 대한 유량이 높아집니다.
- 유체 점도: 점성 유체는 점성이 적은 수분보다 느리게 흐릅니다. 예를 들어, 오일은 물보다 점도가 높으므로 동일한 조건에서 유량이 낮습니다.
- 파이프 길이: 더 긴 파이프는 유체 흐름에 더 많은 저항을 제공하여 유량이 낮습니다.
- 파이프 거칠기: 파이프의 내부 거칠기는 흐름에 대한 마찰 저항을 증가시켜 유속을 줄일 수 있습니다. API 5L 파이프는 특정 거칠기 표준으로 제조되지만 변형은 여전히 발생할 수 있습니다.
- 압력 차이: 파이프의 두 끝 사이의 압력 차이가 커지면 유체가 더 빨리 흐르도록 유량이 증가합니다.
Darcy -Weisbach 방정식을 사용한 유량 계산
Darcy -Weisbach 방정식은 파이프의 마찰로 인해 헤드 손실 ($ H_F $)을 계산하는 데 널리 사용되는 공식이며 유량을 계산하는 데 사용할 수 있습니다. darcy -weisbach 방정식은 다음과 같습니다.
$ h_f = f \ frac {l} {d} \ frac {v^{2}} {2g} $
어디:
- $ h_f $는 마찰로 인한 헤드 손실입니다 (m)
- $ f $는 darcy 마찰 요인입니다
- $ l $는 파이프의 길이 (m)입니다.
- $ d $는 파이프의 내부 직경입니다 (m)
- $ v $는 파이프 유체의 평균 속도 (m/s)입니다.
- $ g $는 중력으로 인한 가속도입니다 ($ 9.81 m/s^{2} $)
유체의 평균 속도는 $ q = a \ times v $ 방정식에 의한 부피 유량과 관련 될 수 있습니다.
Darcy -Weisbach 방정식을 사용하여 유량을 계산하려면 헤드 손실, 파이프 길이, 직경 및 Darcy 마찰 계수를 알아야합니다. Darcy 마찰 계수는 Moody 차트 또는 경험적 상관 관계를 사용하여 결정할 수 있습니다.
층류 (Reynolds 번호 $ Re <2000 $)의 경우 Darcy 마찰 요인은 $ f = \ frac {64} {re} $로 제공되며, 여기서 Reynolds 번호는 $ re = \ frac {\ mu} $로 계산됩니다.
난류 흐름의 경우, Colebrook 방정식은 Darcy 마찰 요인을 계산하는 데 사용될 수 있습니다.
$ \ frac {1} {\ sqrt {f}} = -2.0 \ log \ left (\ frac {\ epsilon/d} {3.7}+\ frac {2.51} {re \ sqrt {f}} \ right) $
여기서 $ \ epsilon $는 파이프 거칠기입니다.
단계 - 바이 - 유량의 단계 계산
- 유체 특성을 결정하십시오: 파이프를 통해 흐르는 유체의 밀도 ($ \ rho $)와 동적 점도 ($ \ mu $)를 얻습니다. 이러한 속성은 엔지니어링 핸드북에서 찾거나 실험적으로 측정 할 수 있습니다.
- 파이프 매개 변수를 측정하십시오: API 5L 라인 파이프의 내부 직경 ($ d $), 길이 ($ l $) 및 거칠기 ($ \ epsilon $)를 측정하십시오. 거칠기 값은 파이프 제조업체의 사양에서 얻을 수 있습니다.
- 레이놀즈 번호를 계산하십시오: 평균 속도 ($ v $)의 초기 값을 가정하고 $ re = \ frac {\ rho vd} {\ mu} $를 사용하여 레이놀즈 번호를 계산하십시오.
- Darcy 마찰 요인을 결정하십시오:
- $ re <2000 $ 인 경우 $ f = \ frac {64} {re} $를 사용하십시오.
- $ re> 2000 $ 인 경우 Colebrook 방정식 또는 Moody 차트를 사용하여 Darcy 마찰 계수를 찾으십시오.
- 헤드 손실을 계산하십시오: 파이프의 두 끝 사이의 압력 차이 ($ \ delta p $)가 알려진 경우, 헤드 손실은 $ h_f = \ frac {\ delta p} {\ rho g} $로 계산할 수 있습니다.
- 평균 속도를 해결하십시오: darcy -weisbach 방정식 $ h_f = f \ frac {l} {d} \ frac {v^{2}} {2g} $를 $ v $에 해결하십시오.
$ v = \ sqrt {\ frac {2gh_fd} {fl}} $
- 체적 유량을 계산하십시오: 방정식 $ q = a \ times v = \ frac {\ pi d^{2}} {4} \ times v $를 사용하여 체적 유량을 계산하십시오.
예제 계산
다음 매개 변수가있는 API 5L 라인 파이프가 있다고 가정 해 봅시다.
- 내 직경 $ d = 0.5m $
- 파이프 길이 $ l = 1000m $
- 유체 밀도 $ \ rho = 1000kg/m^{3} $
- 유체 동적 점도 $ \ mu = 0.001pa \ cdot s $
- 압력 차이 $ \ delta p = 100000pa $
- 파이프 거칠기 $ \ epsilon = 0.00015m $
먼저 헤드 손실 계산 :
$ h_f = \ frac {\ delta p} {\ rho g} = \ frac {100000} {1000 \ times9.81} \ 대략 100.2m $
초기 속도 $ v = 1m/s $를 가정하고 레이놀즈 번호를 계산하십시오.
$ re = \ frac {\ rho vd} {\ mu} = \ frac {1000 \ times1 \ times0.5} {0.001} = 500000 $
$ re> 2000 $이므로 Colebrook 방정식을 사용하여 Darcy 마찰 계수를 찾습니다. 반복적 인 방법이나 소프트웨어 도구를 사용하여 $ f \ 약 0.015 $를 발견했습니다.
이제 Darcy -Weisbach 방정식을 사용하여 평균 속도를 해결하십시오.
$ v = \ sqrt {\ frac {2gh_fd} {fl}} = \ sqrt {\ frac {2 \ times9.81 \ times10.2 \ times0.5} {0.015 \ times1000}} \ asev.58m/s $
마지막으로 부피 유량을 계산하십시오.
$ q = a \ times v = \ frac {\ pi d^{2}} {4} \ times v = \ frac {\ pi \ times (0.5)^{2}} {4} \ times2.58 \ ouver0.507m^{3}/s $
정확한 유량 계산의 중요성
정확한 유량 계산은 몇 가지 이유로 필수적입니다.
- 시스템 설계: 적절한 파이프 직경, 펌프 용량 및 압력 요구 사항 선택을 포함하여 파이프 라인 시스템 설계에 도움이됩니다.
- 프로세스 최적화: 유량을 알면 운영자는 프로세스를 최적화하여 효율적인 작동을 보장하고 에너지 소비를 최소화 할 수 있습니다.
- 안전: 잘못된 유량 계산은 유체의 과압 또는 언더 - 유체 공급으로 이어질 수 있으며, 이는 안전 위험을 초래할 수 있습니다.
API 5L 라인 파이프 조달에 대한 문의
프로젝트를 위해 고품질 API 5L 라인 파이프가 필요한 경우 더 이상 살펴보십시오. 신뢰할 수있는 공급 업체로서, 우리는 특정 요구 사항을 충족시키기 위해 다양한 등급 및 사양의 광범위한 API 5L 파이프를 제공합니다. 필요하든API 5L GR.B X42 X46 52 X56 X60 X65 X70 라인 강관,,,API 5L L625M ERW 라인 파이프, 또는API 5L X46 PSL1 고수량 튜브, 우리는 당신을 덮었습니다.
조달 요구에 대해 논의하고 경쟁력있는 견적을 받으려면 저희에게 연락하십시오. 당사의 전문가 팀은 파이프 라인 프로젝트에 적합한 솔루션을 찾는 데 도움을 줄 준비가되었습니다.
참조
- 크레인 회사. (1988). 밸브, 피팅 및 파이프를 통한 유체의 흐름. 기술 논문 번호 410.
- Munson, Br, Young, DF, & Okiishi, TH (2009). 유체 역학의 기초. John Wiley & Sons.
- 미국 석유 연구소. (2018). 라인 파이프 사양 (API 5L).
